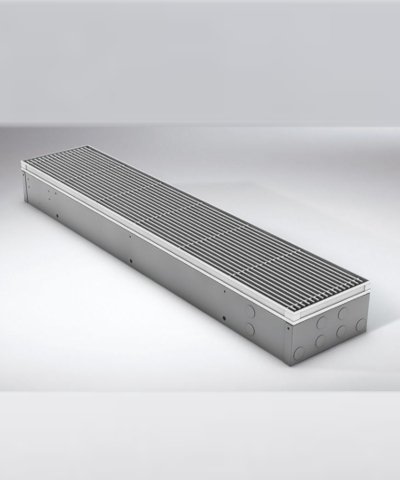

Jaga Mini Canal Hybrid convectorput – 140 x 700 mm, 550 W
€539.38 incl. BTW
Jaga Mini Canal Hybrid convectorput – 140x700x260mm (hxlxd), type 10, 550 watt – met zwart aluminium afdekrooster type SBL
De Mini Canal Hybrid convectorput is de ideale oplossing voor grote glaswanden en als renovatie-oplossing in een bestaande convectorput. Deze nieuwe vorm van vloerverwarming zorgt voor de juiste temperatuur op ieder moment van de dag. Grote glaspartijen blijven een punt van tocht en kou in iedere ruimte. Een wandradiator naast de openslaande deuren of een extra lus vloerverwarming biedt niet de oplossing om deze koudeval te elimineren. Een convector verzonken in de vloer blijft de ideale oplossing als hoofdverwarming van de complete ruimte. Met deze ondiepe convectorput van Jaga (slechts 14cm hoog!) haal je de oplossing van de toekomst in huis, zonder de nadelen van de diepe convectorputten uit het verleden.
Waarom een convectorput kopen? Een convectorput heeft als groot voordeel dat deze in de vloer ingebouwd zit en je er gewoon overheen kan lopen. De ruimte boven de vloer kan dus gewoon gebruikt worden en je kamer ruimer lijkt. Een ander voordeel van de convectorput is dat het verwarmingselement snel warm wordt, omdat het weinig water nodig heeft. Dit draagt bij aan het warmtecomfort in huis – mede omdat het de kou neutraliseert die van het raam af komt – én is ook nog eens energiezuinig. Tenslotte is een convectorput al snel zo’n 10% zuiniger in verbruik dan traditionele radiatoren.
De temperatuursensoren in de Mini Canal Hybrid zorgen automatisch voor de geschikte werkingsstand; verwarmen of koelen. Om de gevraagde temperatuur te bereiken zijn er drie ventilatorsnelheden: fluisterstil 26 dB(A), comfortstand 30 dB(A) en een maximumstand voor snelle opwarming en verkoeling. In tegenstelling tot traditionele vloerverwarming heeft de Mini Canal Hybrid een snel reactievermogen, waardoor je bespaart op je energieverbruik en een beter comfort hebt in huis. De standaard uitvoering werkt in een zogenaamde 3-standen modus. De gewenste kamertemperatuur kan worden ingesteld via een kamerthermostaat of radiator thermostaatknop. De ventilatorsnelheid kan handmatig in 3 standen gekozen worden via het bedieningspaneel. Op basis van de gemeten waardes schakelt de DBH automatisch tussen standby, heating (als de watertemperatuur hoger is dan 28°C en de lucht kouder is dan het water starten de ventilatoren) of cooling (als de watertemperatuur lager is dan 24°C en de lucht warmer is dan het water in de warmtewisselaar starten de ventilatoren).
De Jaga Mini Canal Hybrid vloerinbouw convector heeft slechts een hoogte van 14 centimeter en is daardoor óók geschikt voor appartementen en verdiepingen. Verborgen onder het rooster zit een supersnelle Low-H2O warmtewisselaar gecombineerd met Dynamic Boost Hybrid, die zorgen voor een maximale warmteafgifte én Light (niet-condenserende) Cooling. De Mini Canal Hybrid levert 3 tot 4 keer zoveel warmte als andere vloerinbouwoplossingen. Doordat Mini Canal Hybrid wordt ingebouwd, is het binnenwerk van het toestel nauwelijks te zien. Het enige wat nog opvalt is het afdekrooster. Het afdekrooster kan mooi aan het interieur aangepast worden. Zo zijn er verschillende houtafwerkingen en designstijlen van de roosters. Het nu gekozen model heeft een SBL (aluminium zwart) rooster. Wil je een ander rooster? De prijzen van deze convectorput met een ander afdehrooster staan weergegeven onder het tabblad “kleur & opties”.
Naast een standaard L-kader (model MDCL), bestaat er ook de keuze om, zonder meerprijs, voor een speciaal (renovatie) Z-kader te kiezen, waardoor de aansluiting met de bestaande vloer mooi wordt afgewerkt en de Jaga Mini Canal Hybrid convectorput ook perfect kan worden ingezet als renovatieoplossing van bestaande convectorputten. Voor het bestellen van een Z-kader (productcode MDCZ) zonder meerprijs hoef je dit alleen aan te geven in het opmerkingenveld bij jouw order. Wij zorgen dan dat het juiste kader meegeleverd wordt. Let op: een korte toelichting over deze 2 opties zie je onder afbeeldingen bij dit product staan.
De belangrijkste voordelen van de Jaga Mini Canal Hybrid op een rij:
– Zeer geschikt voor lage watertemperaturen (LTV) zoals een (hybride) warmtepomp,
– Niet-condenserende (light) koeling in combinatie met een warmtepomp,
– Ultrasnel reactievermogen: directe warmte of koeling,
– Fluisterstil: 26 dB(A),
– Schoonmaakgemak: slechts 14 centimeter diepe put,
– Vrij in keuze van vloerafwerking t.o.v. traditionele vloerverwarming,
– Keuze uit diverse oprolbare moderne roosters in hout en aluminium,
– Renovatie-oplossing met z-kader voor een perfecte aansluiting op de (bestaande) vloer.
Heb je eventueel nog aanvullende vragen dan kun je altijd even contact met ons opnemen.
Kijk op onze Jaga merkpagina voor een overzicht van alle Jaga convectorputten en radiatoren.
LET OP: indien dit artikel niet uit voorraad leverbaar is (of levertijd > 2 dagen), wordt deze klantspecifiek geproduceerd en kan dus niet retour gestuurd worden.
Deze radiator kort samengevat. De Jaga Mini Canal Hybrid convectorput is perfect voor lage temperatuur systemen en beperkte inbouwruimtes. Extreem krachtig en toch maar 9 cm inbouwhoogte.
Specificaties
Type : 10
Type rooster : SBL
Voor meer informatie over de verschillende typen radiatoren lees je onze blog.
Hoogte : 140 Millimeter
Lengte : 700 Millimeter
Diepte : 260 Millimeter
Warmteafgifte EN 442 20gr C – 75/65 (Watt) : 550 Watt
Warmteafgifte bij andere temperaturen:
55/45/20¡C : 307 Watt
35/30/20¡C : 114 Watt
Koelvermogen (light-cooling):
16/18/27¡C : 32
Voor meer informatie over de warmteafgifte van radiatoren lees je onze blog.
Aantal standaard aansluitingen : 2
Warmteafgifte bepaald door erkend EN 442 laborator
Artikelnummer fabrikant: MDCL01407026SBLLD05D
EAN code:
Zie website leverancier voor meer informatie over de Jaga Mini Canal Hybrid convectorput
Installatie
De Jaga Mini Canal Hybrid convectorput heeft zowel een hydraulische en elektrische aansluiting:
Voor de hydraulische aansluiting geldt dat de warmtewisselaar links wordt aangesloten, dit kan op verschillende manieren:
– temperatuurregeling via kamerthermostaat (geen ventiel in de put). Je besteld dan voor eenvoudige aansluiting op de CV leidingen alleen 2 losse (haakse) retourventielen,
– handbediend in de put; met een haaks voetventiel en een haakse radiatorkraan met handwiel,
– thermostaatventiel in de put; met een haaks voetventiel, een haakse radiatorkraan en een thermostaatknop. Let op: hierbij kan het best een afstandsbediende kop buiten de put geplaatst worden (een korte toelichting over deze optie zie je onder afbeeldingen bij dit product staan). De bediening is eenvoudiger en de thermostaat kan exacter de ruimtetemperatuur meten. Dit komt overeen met Jaga aansluitset 272.
Om het extra gemakkelijk voor je te maken bieden wij voordelige en complete installatiepakketten aan. Op die manier ben je in een keer klaar om jouw nieuwe convectorput snel en eenvoudig aan te kunnen sluiten. Heb je hulp nodig bij het selecteren van de juiste convectorput, radiator of appendage, neem dan contact met ons op. We helpen je graag verder!
Voor de elektrische aansluiting geldt:
– deze wordt altijd rechts in de put gemonteerd, standaard wordt de Jaga Mini Canal Hybrid geleverd met een VDC: plug-in wall voeding 230 VAC/12 VDC,
– optioneel kun je ook kiezen voor een aansluiting 230 VAC met waterdichte voeding en aansluitwartel in de put (zie tabblad “kleur en opties” voor meer informatie).
Een korte toelichting over deze 2 opties zie je onder afbeeldingen bij dit product staan.
De Mini Canal Hybrid wordt standaard zeer compleet geleverd inclusief:
– Voorgemonteerde Jaga Dynamic Product Controller (JDPC); LED tiptoetsbediening en sensor voor watertemperatuur, instellen verwarmen en koelen, vooringesteld en binnenin het toestel gemonteerd door Jaga,
– Rooster naar keuze en gemonteerd inleg- of oplegraam,
– Verankeringen,
– Ontluchter(s) 1/8” en aftapstop(pen) 1/2”,
– DBE units volgens lengte, met beschermrooster,
– Sturing 12 VDC met watertemperatuurvoeler,
– Clamp connector voor 12 VDC, rechtstreeks op de stuurprint.
Voor meer informatie over de installatie en aansluiting van deze radiator, zie de bijbehorende installatiedocumenten onder het tabblad video en documenten.
Video & documenten
Video’s:
n/a
Documenten:
a. Jaga Mini Canal Hybrid convectorput informatie
b. Jaga Mini Canal Hybrid convectorput installatie
Kleur & opties
Keuzemogelijkheden roosters Jaga Mini Canal Hybrid convectorput:
Standaard wordt bij de Jaga Mini Canal Hybrid convectorput een zwart aluminium rooster (type SBL) meegeleverd. Zonder meerprijs kunt u ook kiezen voor een SNA (aluminium natuur), SBR (aluminium messing) of SDB (aluminium donkerbuin) rooster.
Let op: voor het bestellen van een niet standaard rooster (SBL) zonder meerprijs hoef je alleen de juiste roostercode aan te geven in het opmerkingenveld bij jouw order. Wij zorgen dan dat het juiste rooster meegeleverd wordt.
Het nu gekozen model Jaga Mini Canal Hybrid met een DMN (merbau natuur), DBN (beuk natuur), RMN (merbau natuur oprolbaar), RMV (merbau gevernist oprolbaar), RBN (beuk natuur oprolbaar), RBV (beuk gevernist oprolbaar), RNA (aluminium natuur oprolbaar), RBR (aluminium messing oprolbaar), RON (eik natuur oprolbaar), ROV (eik gevernist oprolbaar), DNA (aluminium designo natuur), DBR (aluminium designo messing), DBL (aluminium designo zwart), DDB (aluminium designo donkerbruin) of een SNC.XXX (aluminium gelakt in kleur naar keuze) rooster kost: 528,76
Het nu gekozen model Jaga Mini Canal Hybrid met een DON (eik natuur), DOV (eik gevernist), DMV (merbau gevernist), DBV (beuk gevernist), RDB (aluminium donkerbuin oprolbaar), RBL (aluminium zwart oprolbaar) of een DNC.XXX (aluminium designo gelakt in kleur naar keuze) rooster kost: 582,56
Het nu gekozen model Jaga Mini Canal Hybrid met een RSS (RVS – roestvast staal) rooster kost: 812,61
Voor het bestellen van een niet standaard rooster (SBL) met meerprijs stuur je ons een e-mail met daarin de gewenste roostercode eventueel aangevuld met de kleurcode uit het overzicht (bijvoorbeeld: .31 RAL 9005 – Gitzwart). Je ontvangt van ons dan een bevestiging met online betaalmogelijkheid en de verwachte levertijd.
Opties en accesoires Jaga Mini Canal Hybrid convectorput:
Standaard geleverd met een 3-standen bediening. Optioneel is deze radiator ook te verkrijgen met een BMS (0-10V externe regeling – de ventilator draait proportioneel op het 0-10V signaal als het water de instelling van 28°C of 18°C heeft bereikt) of “aan/uit” sturing (idem BMS maar dan draaien de ventilatoren altijd op vaste snelheid). Voor meer informatie over deze sturingssystemen zie het informatiedocument onder het tabblad “video & documenten”. Wil je deze radiator bestellen in een BMS of “aan/uit” uitvoering stuur ons dan een e-mail met daarin het gewenste sturingssysteem.
Er zijn daarnaast nog diverse opties en accessoires verkrijgbaar bij de Jaga Mini Canal convectorput. Zo kun je er onder andere voor kiezen om de behuizing van de put af-fabriek te laten isoleren. Je hebt daarbij keuze uit een bodemisolatie of een 3-zijdige isolatie. Ook kun je een bijpassende afdekplaatmeebestellen zodat je tijdens installatie en verbouwing voorkomt dat jouw convectorput beschadigd raakt, deze is tevens te gebruiken om eventueel in de zomermaanden de convectorput af te schermen en vervuiling tegen te gaan.
De meerprijs voor bodemisolatie (productcode /I1) voor de nu geselecteerde radiator bedraagt: 47,16
De meerprijs voor 3-zijdige isolatie (productcode /I3) voor de nu geselecteerde radiator bedraagt: 94,32
De meerprijs voor een afdekplaat (productcode /p) voor de nu geselecteerde radiator bedraagt: 35,37
Daarnaast is het mogelijk om ten behoeve van luchtverversing te kiezen voor het af-fabriek te laten monteren van een speciaal mondstuk voor het ventilatiekanaal.
De meerprijs voor een mondstuk met een metalen aansluitadapter 4 x 9 cm – (productcode /V1) voor de nu geselecteerde radiator bedraagt: 68,38
De meerprijs voor een mondstuk met een metalen aansluitadapter ø 8, 10 of 12,5 cm – (productcode /V2, /V3 of /V4) voor de nu geselecteerde radiator bedraagt: 144,62
De meerprijs voor een mondstuk met een kunststof aansluitadapter (niet voorgemonteerd)(productcode /V5) voor de nu geselecteerde radiator bedraagt: 12,58
De meerprijs voor een mondstuk met een kunststof aansluitadapter (productcode /V6) voor de nu geselecteerde radiator bedraagt: 49,52
Ook kun je ook nog kiezen voor een bijpassende set hoogteregelaars (om de convectorput goed aan te laten sluiten op de vloerhoogte) met een bereik van 0 – 4,5 cm of 4,5 – 10 cm.
De meerprijs voor hoogteregeling met een bereik van 0 – 4,5 cm (productcode /A) voor de nu geselecteerde radiator bedraagt: 18,71
De meerprijs voor hoogteregeling met een bereik van 0 – 4,5 cm (productcode /B) voor de nu geselecteerde radiator bedraagt: 37,73
Standaard wordt de Mini Canal Hybrid geleverd met een VDC 12V plug-in wall voeding. Optioneel kun je ook kiezen voor een 230 VAC waterdichte voeding en aansluitwartel in de put
Voor het gekozen nu gekozen model Jaga Mini Canal Hybrid met een 230V VAC aansluiting bedraagt de meerprijs: 106,90
Let op: een korte toelichting over deze verschillende opties zie je onder afbeeldingen bij dit product staan. Voor het bestellen van een Jaga Mini Canal met een bijpassende afdekplaat en/of bodemisolatie of 3-zijdige isolatie. En voor het bestellen van een geïntegreerde luchtverversing, hoogteregeling of 230V VAC voeding stuur je ons een e-mail met daarin jouw gewenste specificaties (graag productcode toevoegen). Je ontvangt van ons dan een maatwerkofferte met online betaalmogelijkheid en de verwachte levertijd.
Tenslotte kun je ook nog speciale hoekstukken voor de afdekroosters (aluminium of hout) bestellen. Dit betreft altijd maatwerk. Hiervoor dien je dus vooraf contact met ons op te nemen om eerst jouw gewenste specificaties te bespreken. Je ontvangt van ons dan een maatwerkofferte met online betaalmogelijkheid en de verwachte levertijd.
Voor alle overige bijpassende artikelen bij de nu geselecteerde radiator kijk je ook onderaan deze pagina bij “aanbevolen opties voor dit product”, deze kun je gewoon los bijbestellen. Heb je eventueel nog aanvullende vragen dan kun je altijd even contact met ons opnemen.
