Jaga standaard convector installatiepakket

Radiator installatiepakket voor Jaga convector radiatoren.

Met het Jaga standaard convector aansluitpakket sluit je aanvoer en retourleidingen eenvoudig aan op alle Jaga radiatoren. Dit pakket wordt compleet geleverd met alle aansluitingen en een thermostatisch bedieningselement.

Ons Jaga convector installatiepakket bevat alle componenten benodigd om de meest gangbare aansluitsets van Jaga te kunnen samenstellen (in de beschrijving hieronder staat uitgelegd hoe deze sets exact zijn opgebouwd en hoe ze corresponderen met de nummering van Jaga). Alle andere aansluitsets van Jaga kunnen wij uiteraard ook leveren tegen dezelfde scherpe condities. Kom je er niet uit of wil je een ander aansluitpakket van Jaga bestellen dan neem je contact met ons op, wij sturen je dan een prijsopgave met online betaalmogelijkheid.

Let op: voor de Jaga mini, type 8 (radiatoren met hoogte 80 mm) zijn deze pakketen niet geschikt, deze kan aangesloten worden met behulp van een standaard thermostatisch aansluitpakket. De Jaga Strada, type 6 is alleen geschikt voor een aansluiting volledig binnen de bekleding (aansluitpakket 225). De Jaga Mini serie is niet geschikt voor een aansluiting volledig binnen de bekleding (aansluitpakket 225).

Basis componenten Jaga standaard convector installatiepakket:

• 1 stuks Jaga H ventiel haaks 2-pijps met aansluiting aanvoer/retourleidingen 3/4 Euroconus,
• 1 stuks Jaga JW thermostaatkop M30x1,5, kleur wit (RAL 9016). Met vloeistof voeler,
• 2 stuks aansluit koppeling 16 x 2mm – 3/4 Euroconus. Geschikt voor kunststof en VPE/ALU buis (aluminium kunststof),
• Optioneel: verlengpijp t.b.v rechte aansluiting “langs de muur”.

Beschikbare opties voor het Jaga standaard convector installatiepakket:

Het H-ventiel kan geleverd worden in verschillende varianten. Standaard wordt dit pakket geleverd met een recht H ventiel met vloeraansluiting (komt overeen met Jaga aansluitpakket 104). Optioneel kan ditzelfde ventiel ook geleverd worden met wandaansluiting (komt overeen met Jaga aansluitpakket 103). NB: bij een recht ventiel bevindt de thermostaatknop zich buiten de bekleding aan de zijkant van de radiator.

Beide pakketten zijn vervolgens ook leverbaar met een “haaks” ventiel. Hierbij bevindt de thermostaatknop zich binnen de bekleding (let op: alleen geschikt voor gebruik met voeler of thermostaatkop op afstand, of centraal gestuurde regeling (handbediende kop). Dit komt dan overeen met Jaga aansluitpakket 113/117 bij aansluiting naar de wand of Jaga aansluitpakket 114/118 bij aansluiting naar de vloer.

Let op: Iindien dit pakket wordt aangeschaft i.c.m een Jaga radiator dan kan deze in bovenstaande geval ook geheel zonder openingen aan de zijkant worden geleverd. Je zet dan in het opmerkingenveld bij de order van de bijbehorende radiator de code “/00”.

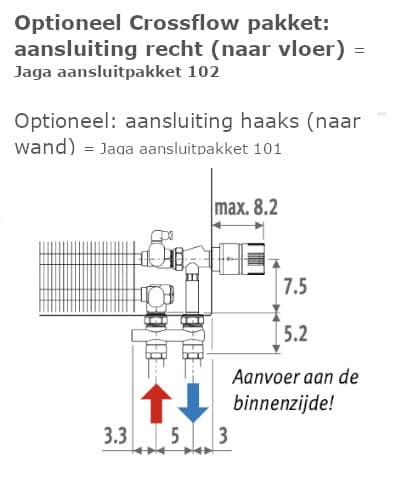

Beide varianten zijn daarnaast ook verkrijgbaar als Cross-Flow variant (de vloeraansluiting komt overeen met Jaga aansluitpakket 102 (of 112/116 met haaks ventiel), de wandaansluiting met Jaga aansluitpakket 101 (of 111/115 met haaks ventiel). Hierbij zijn de aanvoer en retour verwisseld. Bij de Cross-Flow zit de aanvoer aan de binnenzijde, de retour aan de buitenzijde (bij de standaard uitvoering is dit precies omgekeerd).

Let op: met een haaks ventiel is het ook mogelijk om een thermostatische bediening aan de bovenzijde van de radiator te realiseren (normaliter zit de bediening bij Jaga radiatoren altijd onderaan), je selecteert dan bij de thermostaatknop de Capillaire set. Dit komt overeen met Jaga aansluitpakket 117/115 (wand aansluiting regulier/Cross-Flow) of Jaga aansluitpakket 118/116 (vloeraansluiting regulier/Cross-Flow). Indien dit pakket wordt aangeschaft i.c.m een Jaga radiator dan is het belangrijk dat er (in het opmerkingenveld bij de order van de bijbehorende radiator) ook aangegeven wordt aan welke zijde de radiator aangesloten moet worden (code “TV30” voor aansluiting linksboven of  code “TV60” voor aansluiting rechtsboven). Hiervoor moeten wij dan namelijk een speciaal zijpaneel bestellen met een doorgang voor de thermostatische bediening.

Als 5e optie kun je kiezen voor een aansluiting die volledig binnen de bekleding valt. Hierbij zijn van de buitenzijde dus helemaal geen leidingen zichtbaar. Je kiest dan bij ventiel voor de haakse thermostatische radiatorkraan, bij voetventiel voor het haakse retourventiel (dit komt overeen met Jaga aansluitpakket 225).

Let op: dit is ook het enige Jaga aansluitpakket voor leidingen die verticaal boven elkaar uit de wand komen.

Tenslotte kun je ook nog kiezen voor een rechte aansluiting “langs de wand”, de CV leidingen lopen dan parallel boven elkaar in 1 van zijkanten van de radiator. Hierbij kies je dan bij ventiel voor de rechte thermostatische radiatorkraan, bij voetventiel voor het rechte retourventiel en bij opties nog voor het losse verlengpijpje 1/2”.

Let op: indien dit pakket wordt aangeschaft i.c.m een Jaga radiator dan is het belangrijk dat er (in het opmerkingenveld bij de order van de bijbehorende radiator) ook aangegeven wordt aan welke zijde de radiator aangesloten moet worden (code “U20” voor linksonder en code “U70” voor rechtsonder). Hiervoor moeten wij dan namelijk een speciaal zijpaneel bestellen zodat de rechte leidingen in de radiator gemonteerd kunnen worden.

Naast diverse opties in (Jaga) thermostaatknoppen kun je ook kiezen voor de Jaga HC thermostaatknop of de afstandsbediende Jaga/Danfoss wandthermostaat. De speciale HC thermostaatknop heeft een bereik van 5 tot 28°C en is speciaal geschikt voor Jaga hybride radiatoren (of middels een losse DBH unit geüpgrade radiatoren) waarbij je ook gebruik wilt maken van “light cooling” (niet condenserende koeling). De Jaga/Danfoss afstandsbediende (wand) thermostaat zorgt ervoor dat er aan de radiator zelf geen bedieningsknop zit, de radiator wordt dan op afstand (via de wand) bediend. Dit komt overeen met Jaga aansluitpakket 113/111 (wand aansluiting regulier/Cross-Flow) of Jaga aansluitpakket 114/112 (vloeraansluiting regulier/Cross-Flow).

Naast diverse reguliere thermostaatknoppen kun je tenslotte ook kiezen voor een van onze slimme thermostaatknoppen. In combinatie met een slimme thermostaat kun je dan een zoneregeling instellen voor meer comfort en extra besparing op je energierekening.

Er zijn diverse aansluitkoppelingen beschikbaar voor alle gangbare maten en materialen verwarmingsbuizen (maatvoering: 20×2, 18×2, 16×2, 15 en 14×2 mm, materiaalkeuze: VPE/ALU (aluminium kunststof), PEX (kunststof) of CV/Koper buizen.

Schematisch overzicht aansluiting standaardpakket:

Met onze voordelige Jaga convector radiator installatiepakketten heb je altijd alles in huis voor een complete aansluiting van je gekozen radiator. Makkelijk, snel en voordelig!
